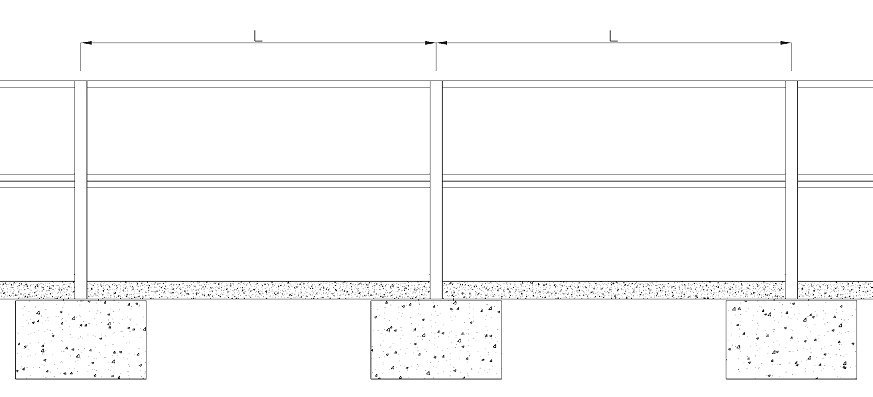

ESQUEMA DE DISPOSICIÓN
La elección de la placa de anclaje se realizará utilizando la tabla en la que en función de la altura de la barrera (H),
distancia entre apoyos (L) y sobrecarga de viento elegiremos el detalle a utilizar en la ejecución.
Ejemplo:
Elección de Barrera acústica para un vano de 4 m entre postes y 3 de altura para una sobrecarga de 50 Kg/m
2
. Según
la tabla de sobrecarga, el panel adecuado seria de 50 mm de espesor y según la tabla los detalles de cimentación y de
placa de anclaje serían los de referencia “PACH-120”.
ELECCIÓN DE CIMENT
ACIONES
Pantallas y Barreras Acústicas ACH
©
CONFIGURACIONES
Sobrecarga 50 Kg/m
2
L(m)
H (m)
2
3
4
2
P
ACH-100
P
ACH-120
P
ACH-120
3
P
ACH-100
P
ACH-120
P
ACH-120
4
P
ACH-100
P
ACH-120
P
ACH-120
Sobrecarga 75 Kg/m
2
H (m)
2
3
4
2
P
ACH-120
P
ACH-140
P
ACH-140
3
P
ACH-120
P
ACH-140
P
ACH-140
4
P
ACH-120
P
ACH-140
P
ACH-140
H (m).-Altura Barrera; L(m).-Distancia entre
postes.
